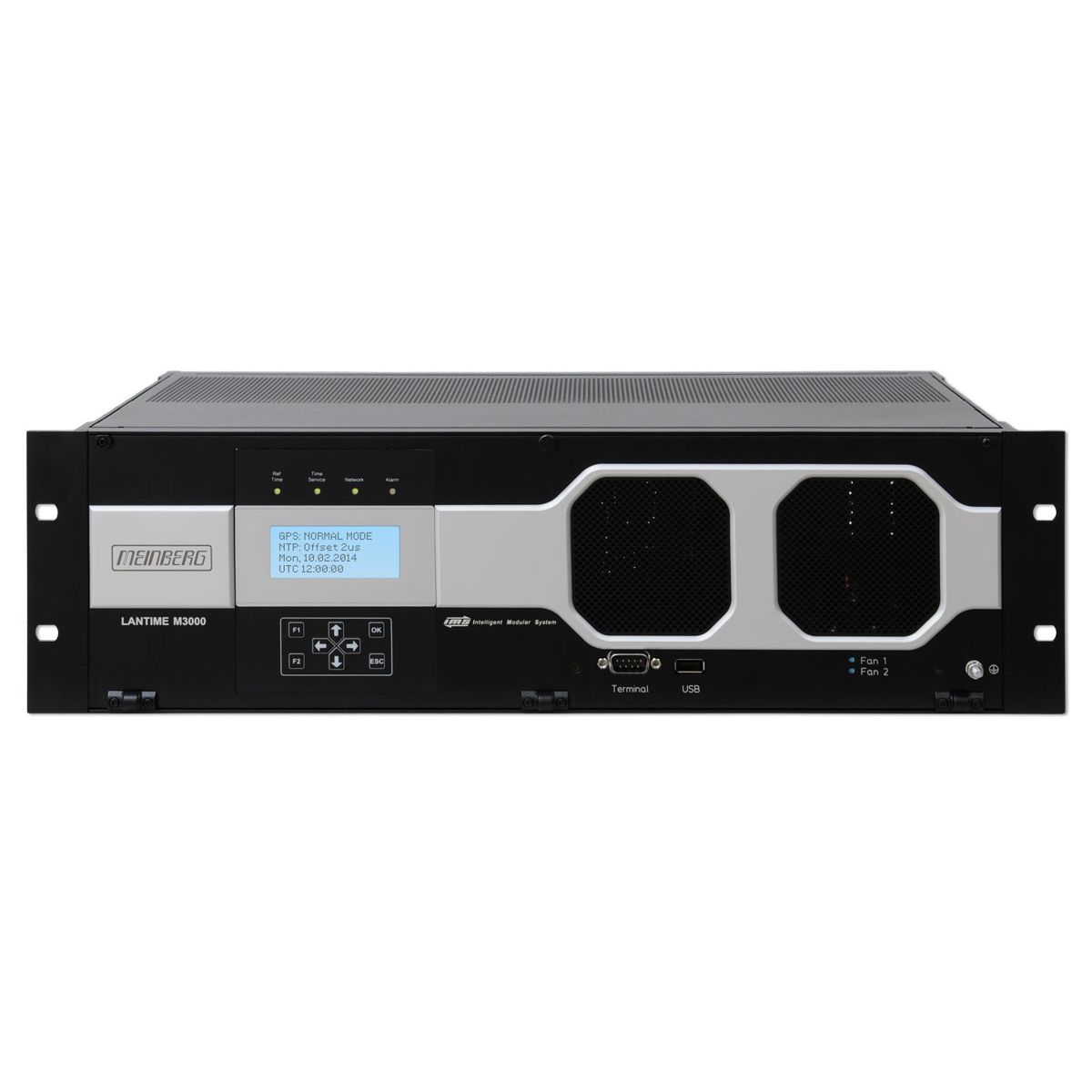

Poslužitelj LANTIME IMS – M3000

Cijena na upit

Svestrana i modularna platforma za sinkronizaciju vremena i frekvencija
SKU: LANTIME IMS-M3000 Kategorija: Oznake , , , , , , ,

Opis

LANTIME M3000 je nadogradiv i izuzetno fleksibilan sustav koji pokriva vaše potrebe za sinkronizacijom – danas i u budućnosti.

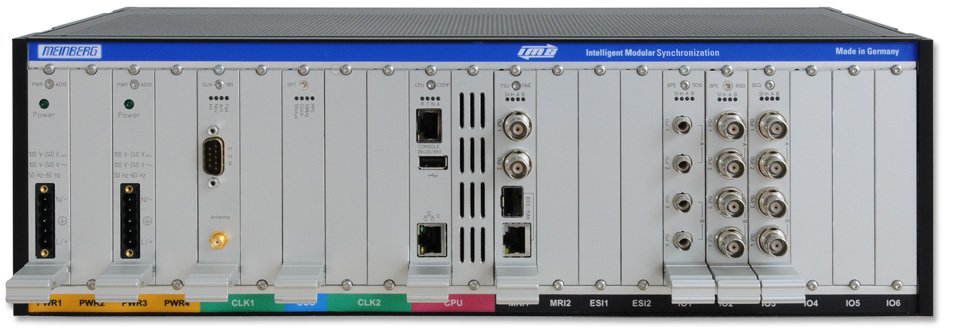

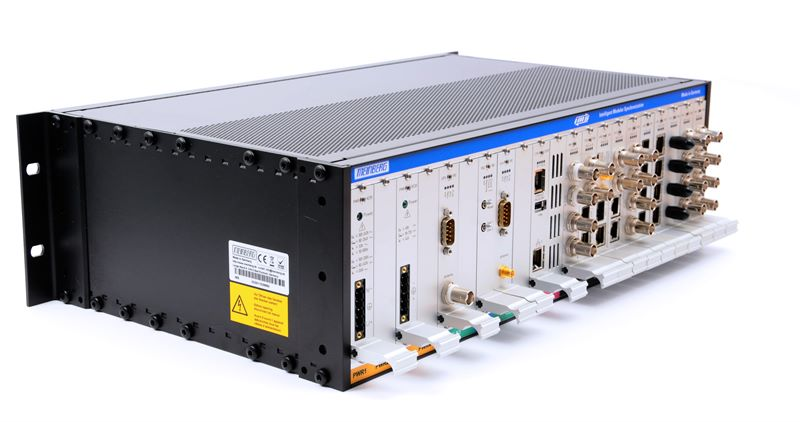

Kućište M3000 ima četiri utora za napajanje, dva utora za modul prijemnika/sata, utor prebacivanje rada glavnog sata, procesorski utor i deset utora za dodatne ulazne i izlazne module. Dodavanjem drugog modula sata i potrebnog RSC sklopnog modula pretvorit će se M3000 u potpuno redundantno rješenje. Mogu se instalirati do četiri napajanja koja nude zaštitu od kvara jednog ili više izvora napajanja ili kvara na napajanju. Izmjenični i istosmjerni moduli napajanja mogu se miješati i prema potrebi prilagoditi.

Mogućnost dodavanja ulaznih i izlaznih modula, kao i specijalizirane komunikacijske kartice za NTP i PTP / IEEE1588 mrežnu sinkronizaciju i daljinsko upravljanje, osigurava da LANTIME M3000 ispunjava sve vaše zahtjeve za sinkronizaciju, a skalabilnost i fleksibilnost koncepta IMS omogućava da se nosi s njom uz promjenjive zahtjeve kritičnih aplikacija.

Ključne značajke

Glavne značajke

  • Optimizirano korištenje prostora
  • Sinkronizacija NTP i SNTP kompatibilnih klijenata
  • Internetsko sučelje statusa i konfiguracije (Demo) i grafički program za konfiguraciju preko konzole
  • IMS – platforma Inteligentni modularni sustav
  • Do 10 PTP (IEEE 1588-2008) modula
  • Redundancija napajanja (do 4 modula) i prijamnika (do 2 modula , npr. kombinacija GPS / GLONASS)
  • Hot plug
  • Mogućnost vlastitog izbora kombinacije modula
  • Zamjena ili dogradnja ACM modula (modula aktivnog hlađenja) moguća je tijekom rada
  • Meinbergov vremenski poslužitelj LANTIME dostupan je s raznim dodatnim izlaznim opcijama: IRIG vremenski kod, sintetizator frekvencije i programibilni impulsni izlazi ilustriraju neke od mnogih opcija proširenja za vaš NTP poslužitelj
  • Do 24 dodatna LAN priključka

Moduli za ugradnju

Procesorska jedinica – CPU
Sadrži CPU modul koji radi kao glavni kontroler uređaja i pruža web sučelje i druge usluge upravljanja, kao i NTP. IMS platforma podržava jedan procesorski utor po osnovnoj matičnoj ploči.

Satni modul – CLK
Slot za modul referentnog sata koji sadrži ili GPS, GLONASS, Galileo, BeiDou, PZF (DCF77) prijemnik ili TCR (Time Code Reader) uključujući glavni oscilator. Modul takta daje standardne signale kao što su 1PPS, 10 MHz i serijski vremenski niz. Do dva CLK slota mogu raditi po osnovnoj matičnoj ploči.
Moduli koji se mogu koristiti:
IMS-GPS: GPS prijemnik
IMS-GNS: GPS/GLONASS/Galileo/BeiDou prijemnik
IMS-PZF: DCF77 prijemnik
IMS-TCR: Čitač vremenskog koda i generator (IRIG, AFNOR …)
Interni modul za prebacivanje, potreban za korištenje rješenja s više prijemnika. Automatsko ili daljinsko upravljanje prebacivanjem izvora signala bez diskontinuiteta , promjene referentnih signala od 2,048 MHz za redundantne telekomunikacijske aplikacije.

MRI
Ako aplikacija zahtijeva korištenje vanjskih izvora sinkronizacije umjesto radio / GNSS signala, MRI kartica omogućuje instaliranom modulu sata da se sinkronizira s vremenskim kodovima 1PPS, 10MHz, DCLS i AM (IRIG B, AFNOR, IEEE1344 ili C37.118).
Moduli koji se mogu koristiti:
IMS-MRI: Standard reference input signals (1PPS, 10 MHz, IRIG-AM, IRIG-DCLS)
IMS-ESI: Extended reference input signals (1PPS, var. frequencies, E1/T1)
IMS-HPS: IEEE 1588v2 Input/Output, Synchronous Ethernet Input/Output, NTP (Output)
Slot MRI1: Ulazni signali su izravno spojeni na CLK1
Slot MRI2: Ulazni signali su izravno spojeni na CLK2 (redundancija)
Izlazni signali dostupni su s oba sata (prekapčanjem)
Svi ESI i I/O moduli mogu raditi u MRI slotovima.

ESI
Modul ESI (External Synchronization Input) omogućuje dodavanje dodatnih izvora sinkronizacije u IMS sustav. Prihvaća E1 i T1 izvore, i to kao Bitstream (2.048MBit / s / 1.544Mbit / s, podržava SSM / BOC) ili Frekvenciju (2.048MHz / 1.544MHz).
Moduli koji se mogu koristiti:
IMS-ESI: Prošireni referentni ulazni signali (1PPS, var. frequencies, E1/T1)
IMS-HPS: IEEE 1588v2 Input/Output, Synchronous Ethernet (Output only), NTP (Output)
Slot ESI1: Ulazni signali su izravno spojeni na CLK1
Slot ESI2: Ulazni signali su izravno spojeni na CLK2 (redundancija)
Izlazni signali dostupni su s oba sata (prekapčanjem)
Svil I/O moduli mogu raditi u ESI slotovima.

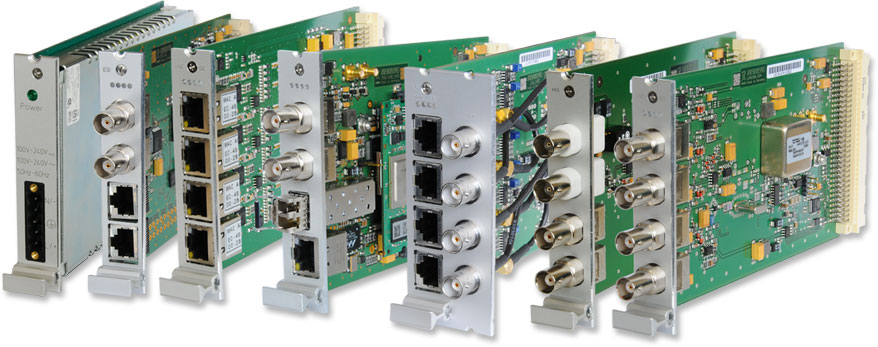

I/O
Moduli koji se mogu koristiti:

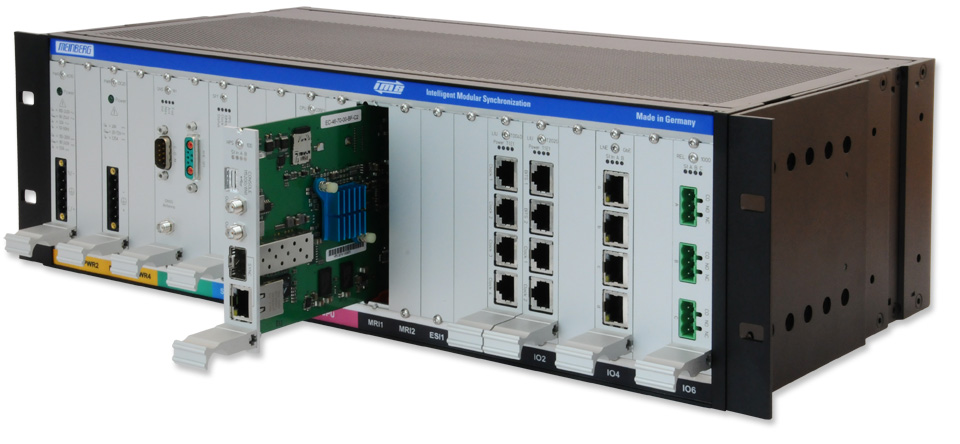

IMS-HPS: PTP / SyncE / Hardware NTP Interface
IMS-BPE: Basic Port Expansion
IMS-CPE: Configurable Port Expansion
IMS-LIU: Line Interface Unit (E1/T1 Telecom Signals)
IMS-LNO: 10 MHz sine Low Noise Option
IMS-LNE: LAN network expansion
IMS-SCG: Studio Clock Generator (Audio)
IMS-VSG: Video Sync. Generator
IMS-REL: Relejni kontaktni modul (Error Out)
IMS-FDM: Nadzor devijacije frekvencije za električne mreže

PWR
Dostupna su dva utora za napajanje za visoke zahtjeve snage i dodatnu redundacije konfiguracije. Dostupni su različiti modeli koji podržavaju širok raspon AC i / ili DC različitih naponskih područja.

ACM

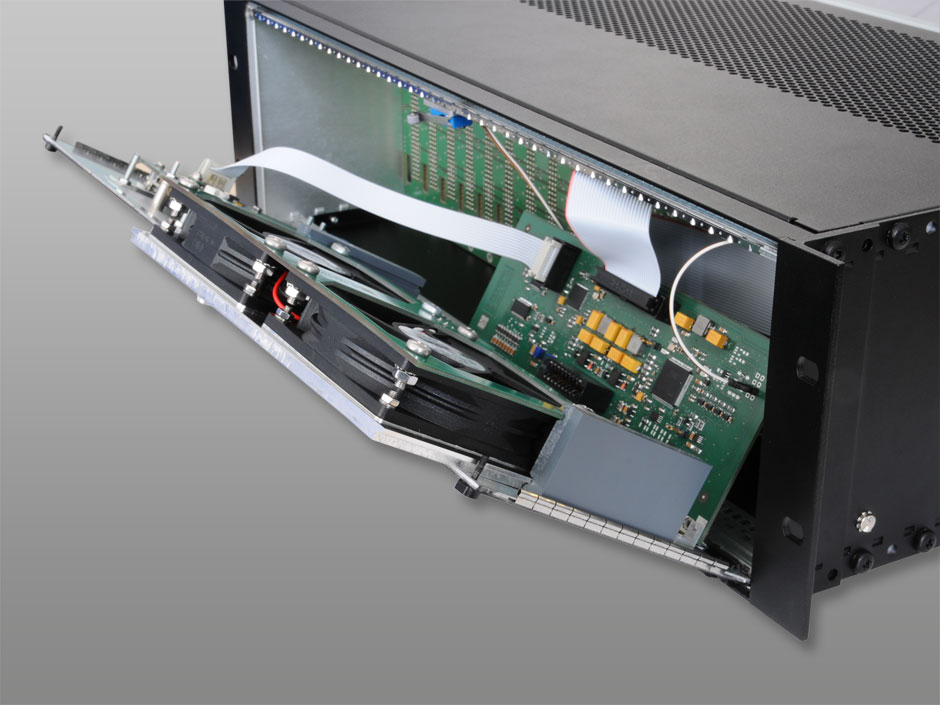

Modul aktivnog hlađenja omogućuje operativnu uporabu M3000 u uvjetima visoke temperature. Zamjena komponenti je moguća u bilo kojem trenutku.

Dokumenti

Dokumenti za preuzimanje:

Prospekt – Meinberg Lantime IMS-M3000 – engleski,pdf

Prospekt – GPS antena – hrvatski,pdf

Meinberg jamstvo

Jamstvo u mjesecima (od datuma isporuke): 36

Standardna podrška uključuje:

3-godišnje jamstvo
Besplatna doživotna podrška putem: telefonom, e-mailom, daljinska podrška
Besplatna dostupnost najnovijih firmwera na stranicama Meinberga
Sigurnosno savjetovanje

Detaljno o proizvođačkoj podršci Meinberga ~ engleski, PDF
